저는 회사에서 도면을 그리는 일을 하고 있습니다.
그래서 오토캐드라는 프로그램에 익숙하죠.
하지만 저와 같지 않은 상황에서 갑자기 dwg 파일을 받아서 출력 하라는 지시를 받았다면?
상당히 난처한 상황이라고 볼 수 있겠죠.
그럴 때 손 쉽게 오토캐드를 몰라도, 프로그램이 없는 PC에서도 출력을 할 수 있는 방법을 알려 드릴게요.

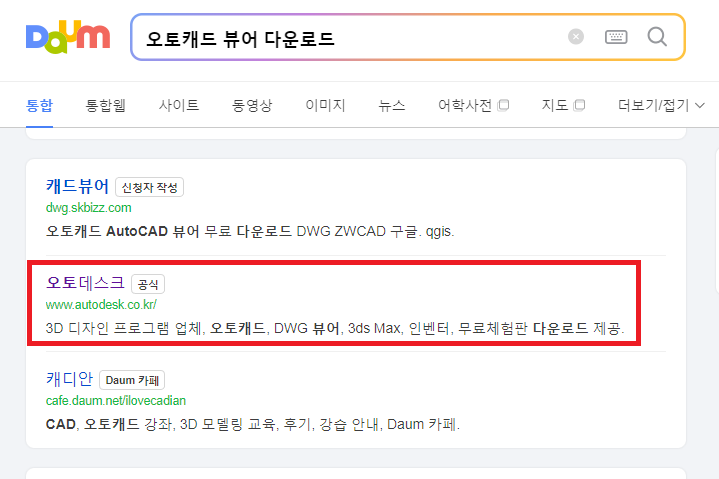

먼저 포탈에 들어가셔서 '오토캐드 뷰어 다운로드' 라고 검색을 합니다.
https://www.autodesk.co.kr/viewers
아니면 위의 사이트에서 다운로드 받으셔도 됩니다.
정식 오토데스크 사이트에서 다운 받으시면 됩니다.

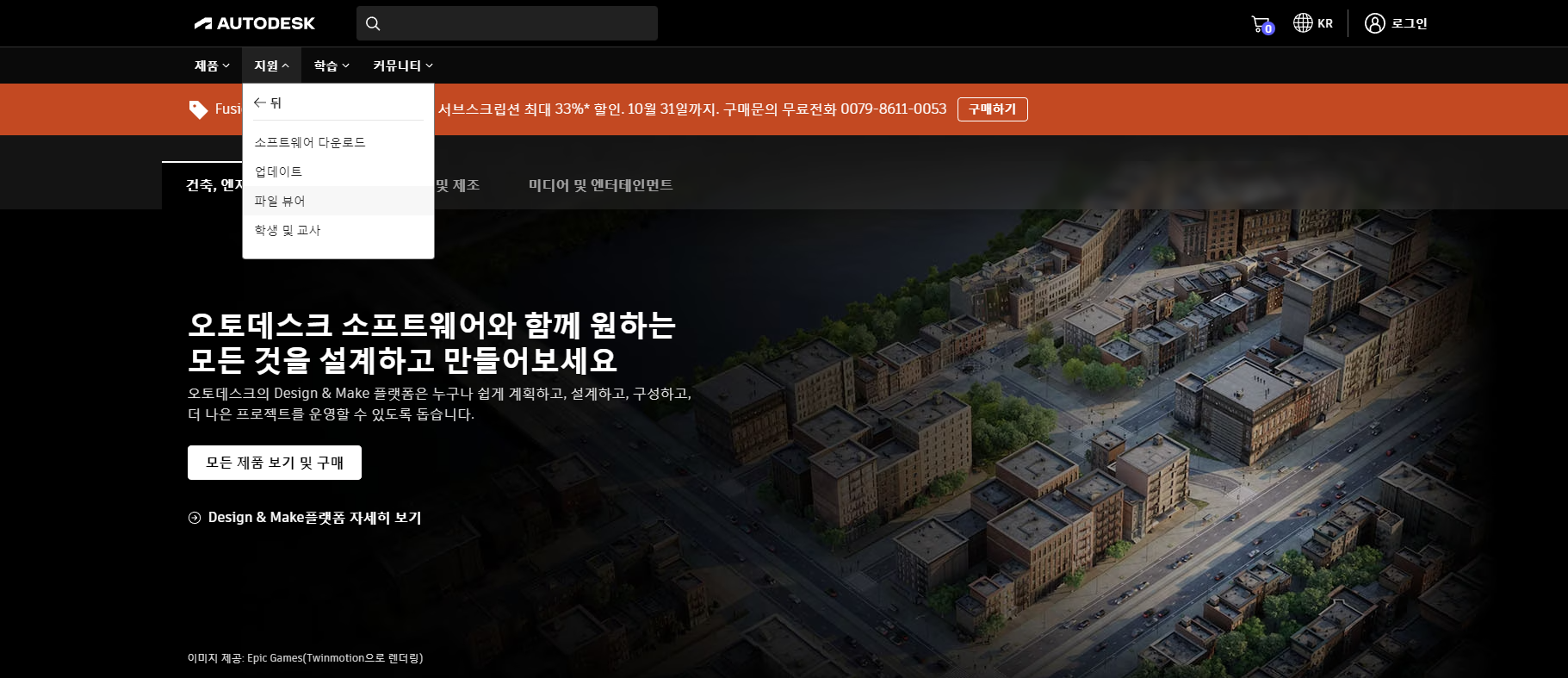

오토데스트 사이트 들어가셔서 상단의 지원에 파일 뷰어를 선택합니다.

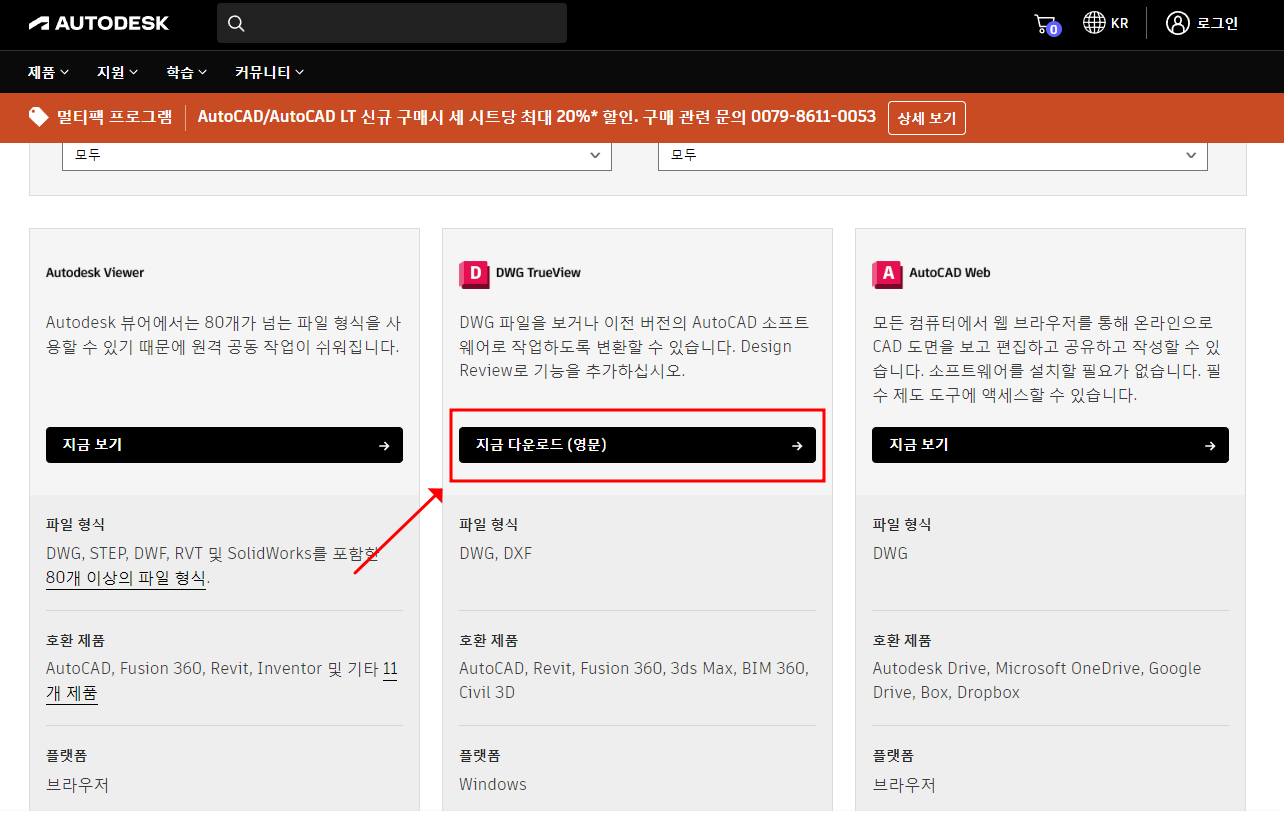

그리고 DWG TrueView를 다운로드 합니다.

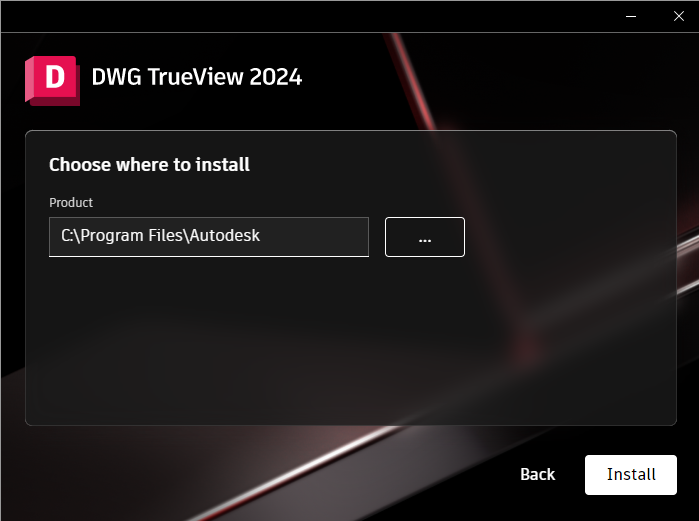

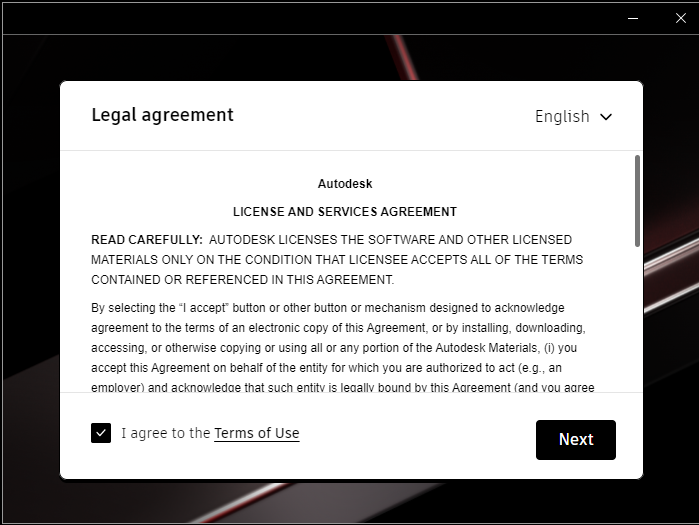

그 이후로는 뭐 일반적인 다운로드 절차에요.

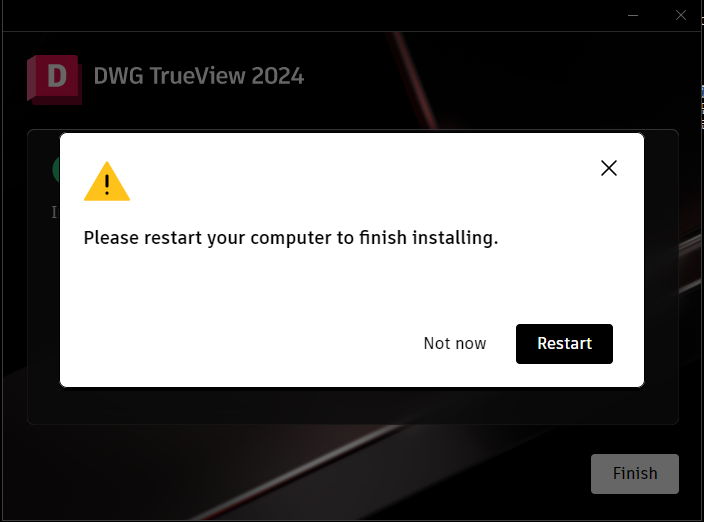

귀찮게 재부팅 하라네요.
재부팅 한 번 해주죠 뭐...

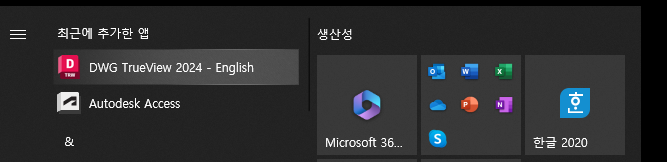

설치가 잘 되었는지 확인 합니다.

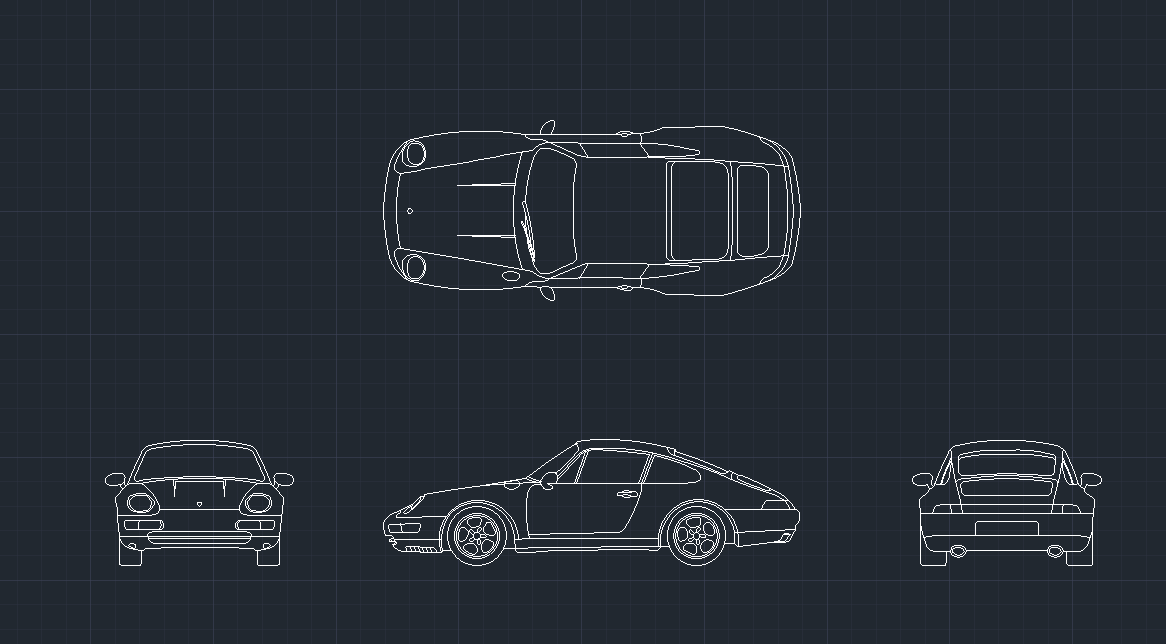

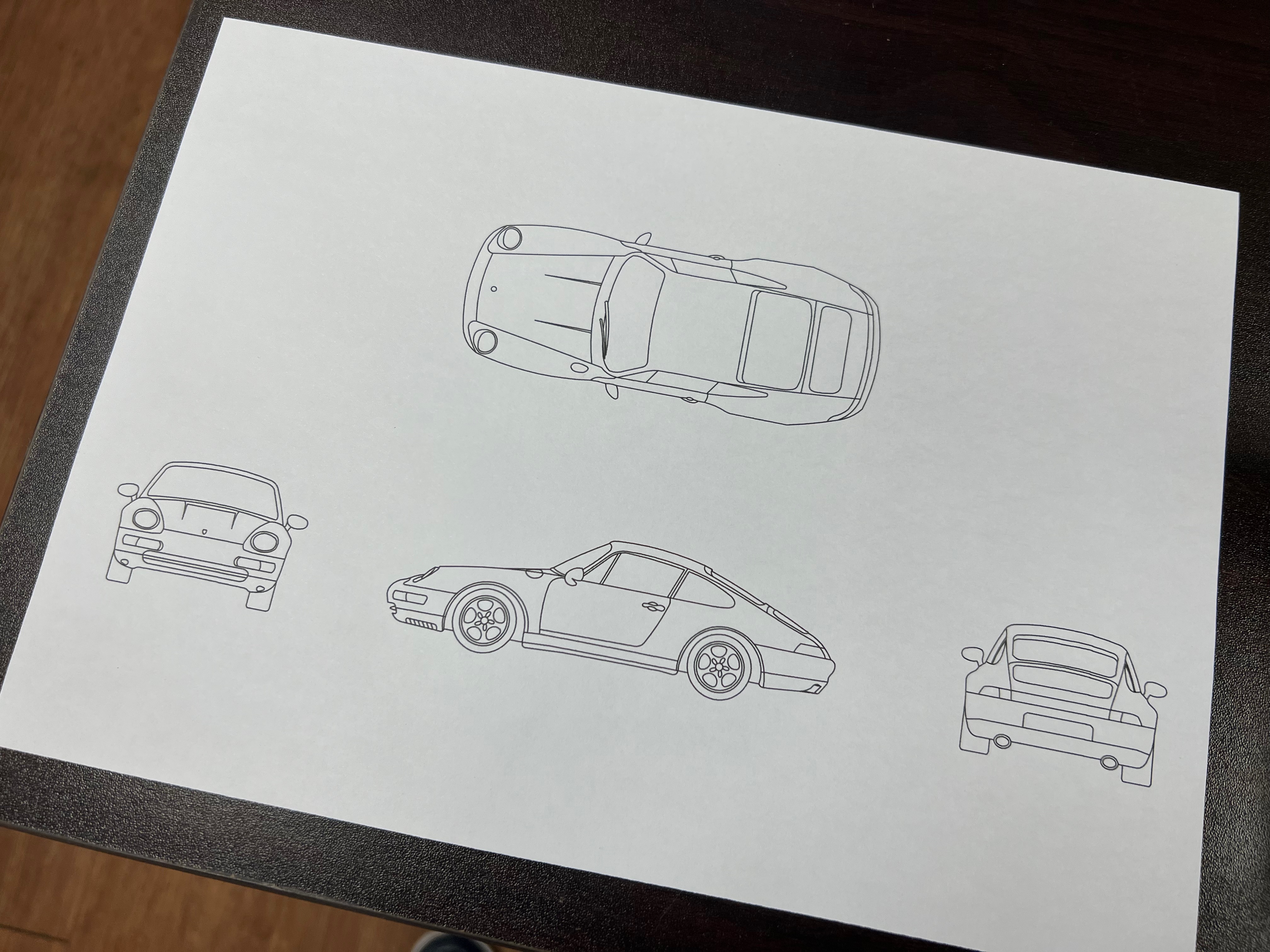

어떤 도면을 보여 드리면 좋을까 고민을 굉장히 많이 했어요.
회사에 누군가가 그려 놓은 재미있는게 있어서 보여드리죠.
진짜 잘 그렸네요. 누군지 참 실력 좋다.
아마도 3D 툴로 모델링 하고 나서 2D화 시킨 것 같습니다.
어쨋든 우리는 여기서 출력을 해야 겠지요?

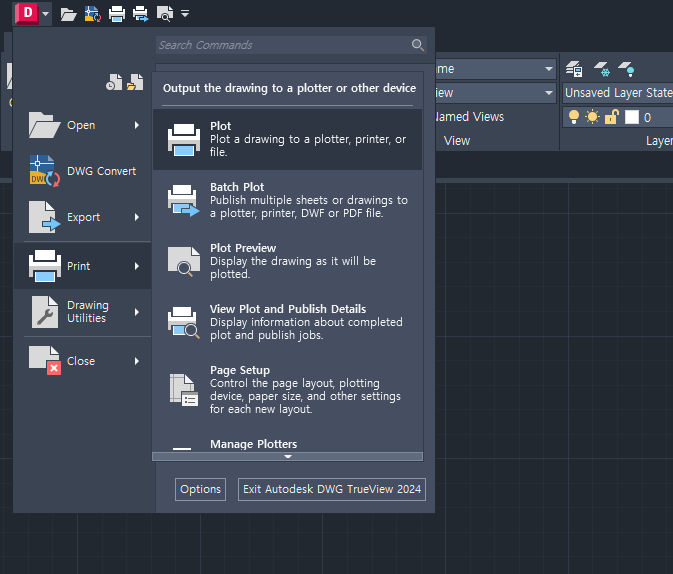

왼쪽 상단에 D -> Print -> Plot 을 누르면 출력을 할 수 있어요.
저는 그냥 간단히 Ctrl + P를 눌러서 출력하는 편이에요.

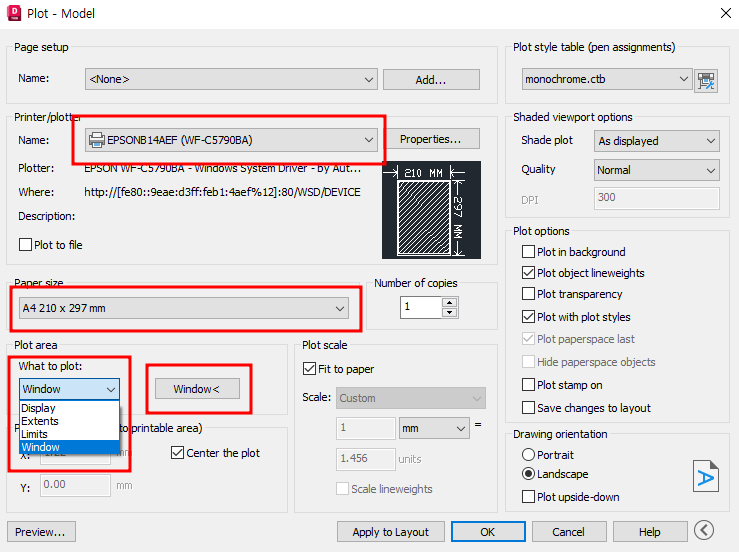

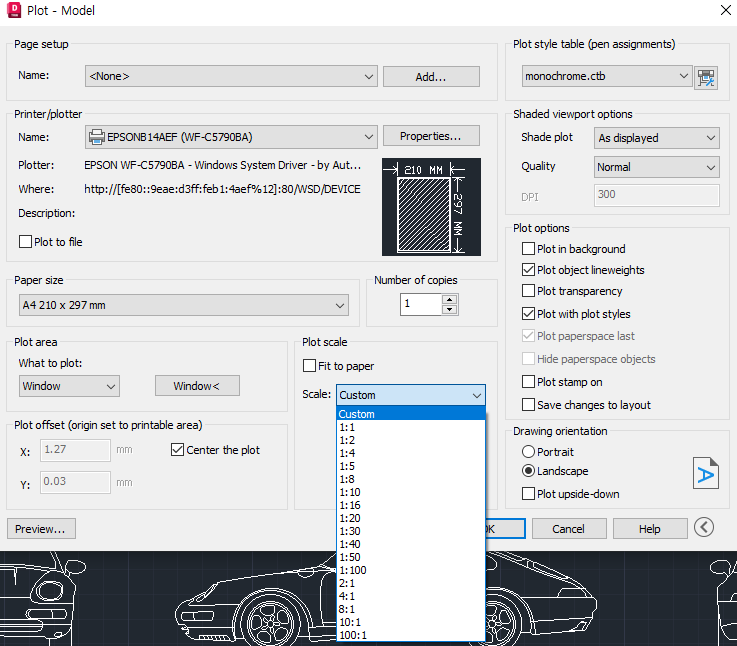

여기서 좀 복잡해 보이는 부분인데요.
사실 별 거 아닙니다.
가장 위에 있는 것은 현재 출력 할 프린터를 선택하면 되는 것이고요.
두번째는 종이 A4를 쓸 것이냐 A3를 쓸 것이냐 선택하면 됩니다.
그리고 Display, Extents, Limits, Window 등이 있는데 그냥 일반적으로 Window를 많이 사용 합니다.
저도 다른 것으로 출력해 본 적은 없어요.
Window를 누르면 캐드에서 출력할 부분을 선택하면 됩니다.
엑셀이나 워드 같은 프로그램에서의 출력과는 조금 다르죠?
하지만 내가 원하는 부분만 원하는대로 출력할 수 있는 장점이 있습니다.
동영상에 보신 것 처럼 실제로 출력하기 전에 미리보기(Preview)를 통해 어떻게 출력이 되는지도 확인할 수 있습니다.
그리고 또 한가지 팁을 드리자면
Fit to paper 체크를 없애면 스케일도 조정할 수 있습니다.
여기서 스케일이란 1:1의 경우,
도면상 100mm 이면 출력된 종이에도 100mm로 출력이 된다는 뜻 입니다.
샘플작업과 같은 것들을 할 때 유용하겠죠?
저는 평소에 많이 사용하는 내용들이지만,
제가 아닌 다른 직원분들이 갑자기 이런 상황에 놓이게 되면
당황하는 모습을 몇 번 보다 보니 공유하게 되었습니다.
